NVIDIA Tesla H100 80G作为NVIDIA最新一代专业级显卡,采用先进的4纳米工艺,配备80GB HBM3显存和5120bit显存位宽,专为高性能计算和深度学习任务设计。本文将从多个维度深入评测这款显卡,帮助用户全面了解其优势与应用价值。
1 外观设计
NVIDIA Tesla H100 80G采用公版设计,整体造型简洁且功能性强。显卡配备风扇散热系统,保证在高负载情况下依然能够维持稳定的温度表现。外壳材质坚固,适合长时间专业级使用环境。
显卡接口方面,Tesla H100支持PCI Express 5.0 16X接口,确保数据传输速度达到最高标准。整体尺寸设计合理,方便集成于多种服务器和工作站中,满足专业用户的安装需求。

NVIDIA Tesla H100 80G显卡外观

专业显卡风扇散热设计
关键要点
- 公版设计,坚固耐用
- 风扇散热系统保障稳定温度
- 支持PCIe 5.0 16X接口
2 核心规格
Tesla H100 80G搭载NVIDIA最新的GH100核心,采用先进的4纳米工艺制造,核心频率高达1830MHz,拥有14592个CUDA核心,极大提升计算能力。显存方面,配备80GB HBM3高速显存,显存频率达到5240MHz,显存位宽5120bit,内存带宽高达2039GB/s,确保数据处理效率。
此外,显卡支持NVIDIA NVLink技术和Tensor Core,专为深度学习和AI计算优化,能够满足复杂的专业计算需求。整体规格体现了其在高性能计算领域的领先地位。

GPU核心与显存结构示意

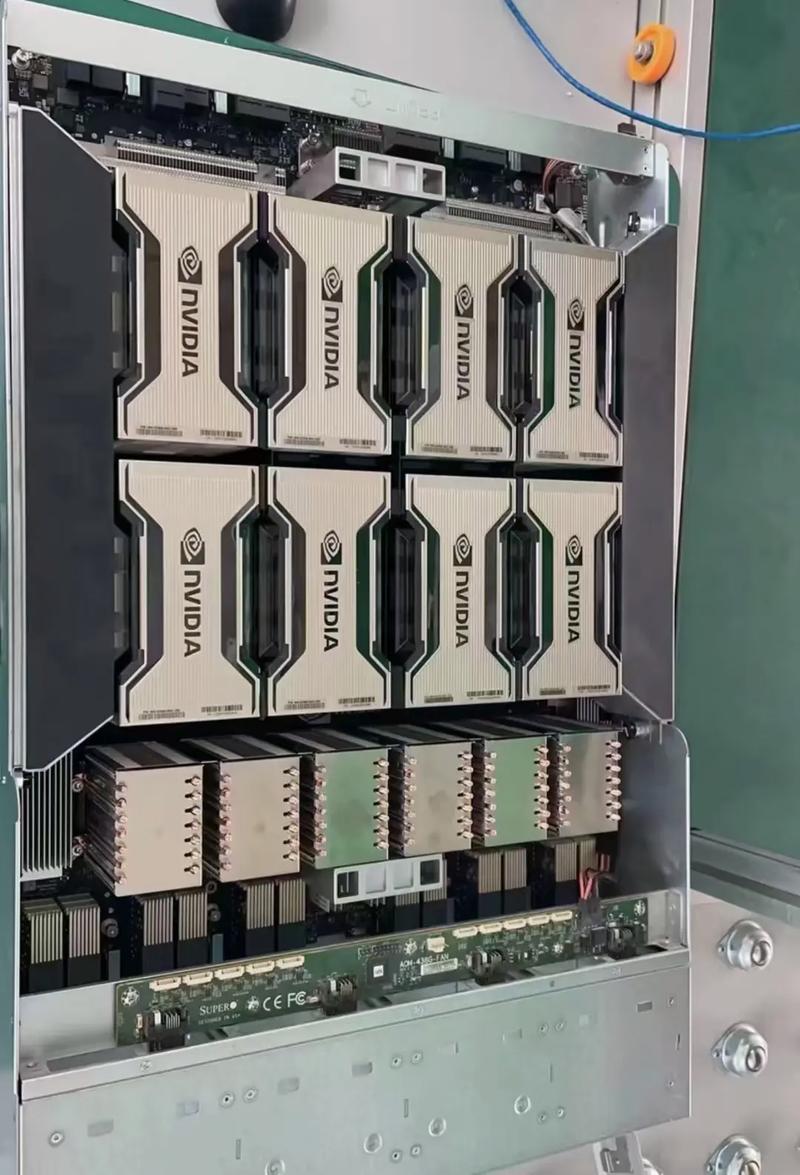

高性能计算硬件特写
关键要点
- 4纳米工艺,GH100核心
- 14592 CUDA核心,1830MHz核心频率
- 80GB HBM3显存,2039GB/s内存带宽
- 支持NVLink和Tensor Core
3 性能表现
凭借14592个CUDA核心和高达1830MHz的核心频率,Tesla H100 80G在深度学习、科学计算和大规模数据处理方面表现卓越。80GB的HBM3显存和超宽的5120bit显存位宽,确保了海量数据的高速读写,极大提升了整体运算效率。
支持Tensor Core技术,使其在AI推理和训练任务中具备显著优势。结合NVIDIA NVLink技术,能够实现多卡高效协同,满足大型计算集群的需求,适合科研机构和企业级应用。

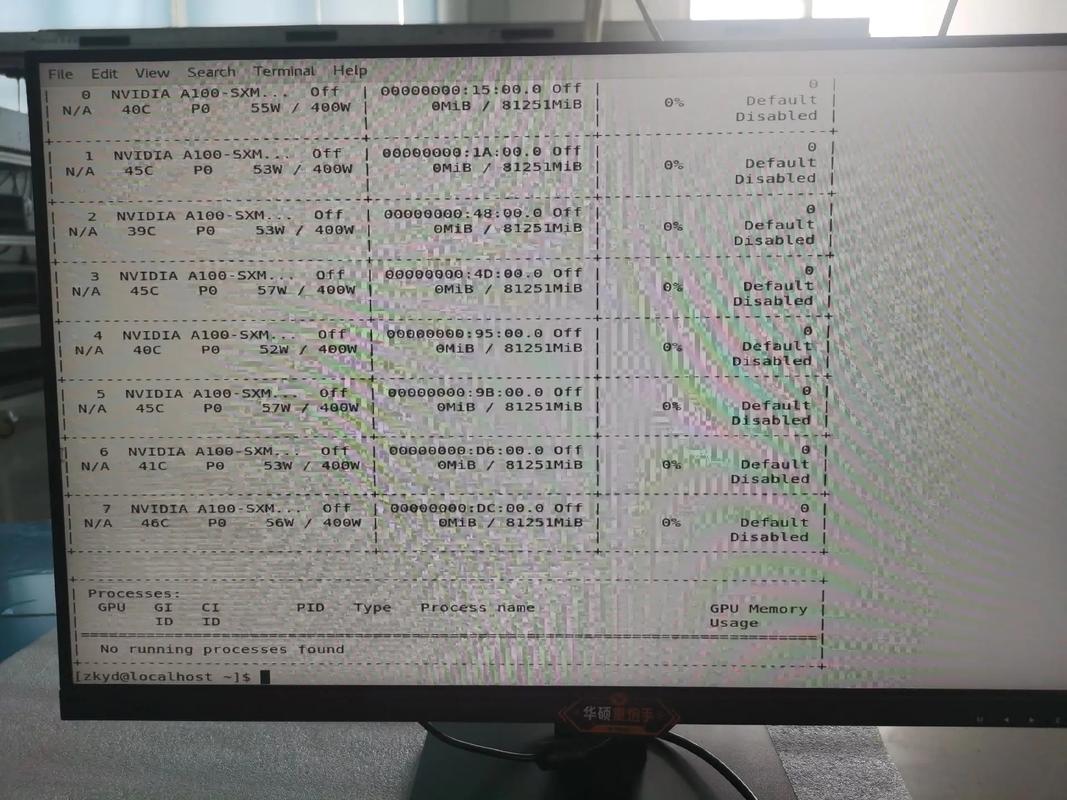

GPU性能测试场景

深度学习计算示意
关键要点
- 卓越的深度学习和科学计算性能
- 大容量高速显存支持海量数据处理
- Tensor Core加速AI任务
- NVLink支持多卡协同
4 功耗散热
Tesla H100 80G的最大功耗在300-350W之间,考虑到其高性能定位,这一功耗水平较为合理。显卡采用风扇散热设计,能够有效控制温度,保证长时间高负载运行的稳定性。
风扇散热系统设计注重静音与散热效率的平衡,适合专业工作站和服务器环境。用户在部署时需确保机箱通风良好,以发挥最佳散热效果,保障显卡性能和寿命。

显卡风扇散热系统

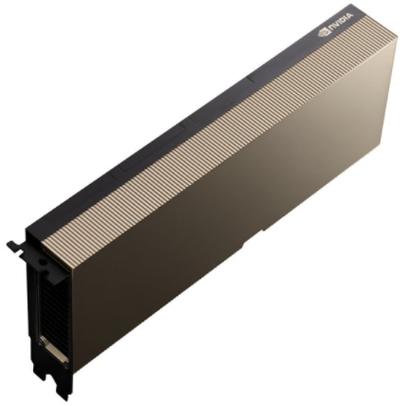

计算机散热风扇特写
关键要点
- 最大功耗300-350W,性能与功耗平衡
- 风扇散热系统保证稳定温度
- 适合专业工作站和服务器环境
5 购买建议
NVIDIA Tesla H100 80G定位于专业级市场,适合科研机构、AI开发者及需要高性能计算的企业用户。其高达80GB的HBM3显存和强大的计算能力,能够满足复杂的深度学习和科学计算需求。
考虑到其较高的售价和功耗,普通游戏玩家或轻度用户并不适合购买。建议用户根据自身需求和预算,选择适合的专业显卡解决方案,充分发挥Tesla H100的性能优势。

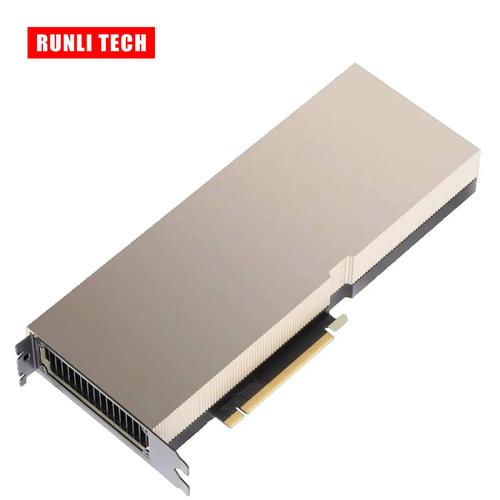

专业用户购买显卡

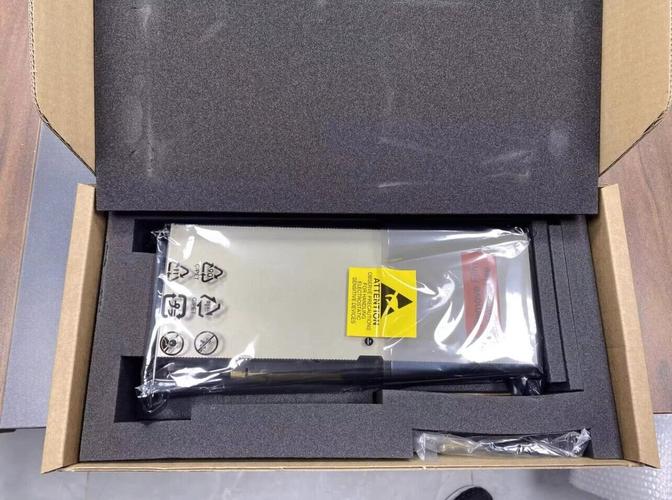

高端计算设备
关键要点
- 适合科研和企业级高性能计算
- 不适合普通游戏玩家
- 根据需求和预算理性购买
总结
NVIDIA Tesla H100 80G凭借其先进的4纳米工艺、强大的计算核心和超大容量HBM3显存,成为专业级显卡领域的佼佼者。其卓越的性能和稳定的散热设计,满足了深度学习和高性能计算的严苛需求。建议专业用户根据实际应用需求选择,充分发挥其强大潜力。
